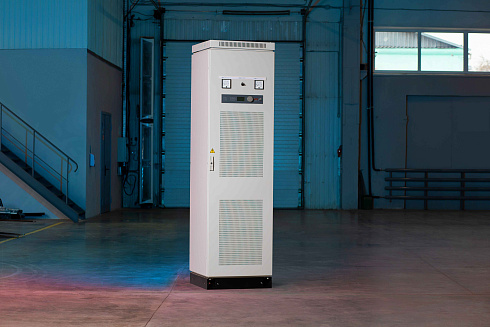

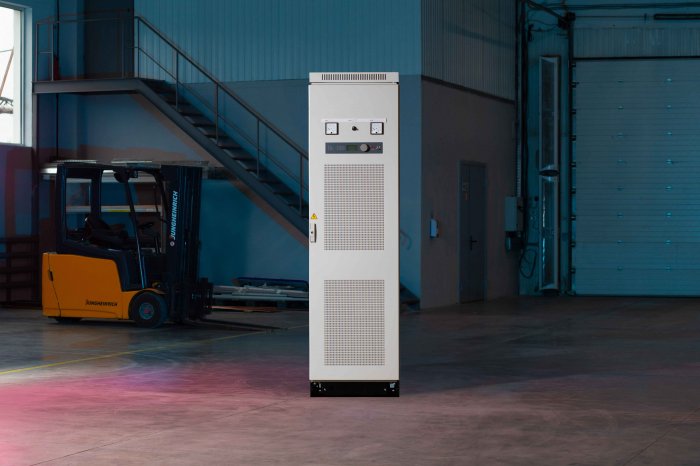

Тиристорные зарядно-выпрямительные устройства

Обозначение:

Для тиристорных зарядно-выпрямительных устройств (ЗВУ) применяется маркировка в виде PBI X1/X2 Т, где:

T – тиристорная технология преобразования, охлаждение воздушное
X1 – напряжение на выходе, номинальное [В]
X2 – ток на выходе, номинальный [А]

Примеры записи: PBI 110/800 Т; PBI 220/200 Т

Назначение:

Зарядно-выпрямительное устройство (ЗВУ) предназначено для:

приёма электрической энергии переменного тока из распределительной сети и преобразования её в электрическую энергию постоянного тока
непрерывного заряда / подзаряда и контроля состояния подключённой аккумуляторной батареи
распределения электрической энергии по цепям постоянного тока
питания цепей оперативного постоянного тока, либо других потребителей постоянного тока (цепей управления, защиты, автоматики, сигнализации, телемеханики, приводов коммутационных аппаратов и высоковольтных выключателей, аварийного освещения), в том числе параллельно с аналогичным зарядно-выпрямительным устройством – на объединённую систему шин

Область применения:

ЗВУ адаптировано для применения на промышленных объектах с высокими требованиями к надёжности, функциональности и электрическим характеристикам, и могут применяться на генерирующих электростанциях, в т.ч. АЭС, трансформаторных подстанциях уровней напряжения 6…500 кВ, распределительных пунктах, компрессорных станциях магистральных трубопроводов, объектах малой энергетики в добывающих и обрабатывающих промышленных предприятиях различных отраслей, в транспортной инфраструктуре. ЗВУ может использоваться как автономно, в качестве стабилизированного выпрямителя, так и в составе статических систем бесперебойного электроснабжения в качестве источника постоянного тока для питания потребителей и заряда / подзаряда аккумуляторной батареи.

Технология:

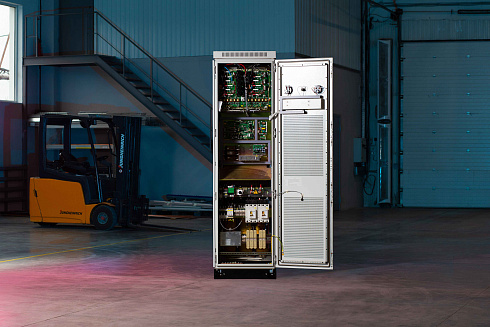

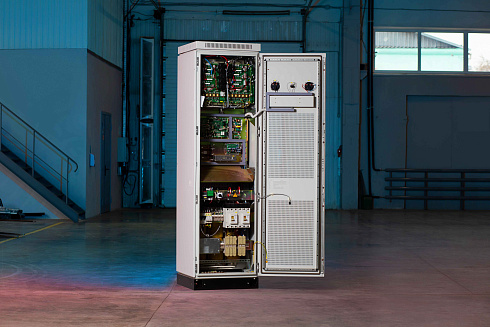

ЗВУ является функционально законченным устройством, построенным на базе низкочастотных тиристорных преобразователей напряжения (Преобразователь), выполненных по технологии выпрямления напряжения управляемым трёхфазным тиристорным мостом – с микропроцессорным контролем и управлением (контроллер DSP), в шкафу промышленного исполнения:

для напольного монтажа
с односторонним доступом для обслуживания
с распределённым монтажом компонентов в шкафу

Отличительные особенности:

ЗВУ характеризуется:

гальванической изоляцией вход (AC) / выход (DC), реализованной на силовом трансформаторе Преобразователя
высоким импедансом полюсов постоянного тока относительно «земли» электроустановки
низким воздействием на питающую сеть (THDI)
низким коэффициентом мощности по входу (PF)
высоким КПД
хорошей стабильностью выходного напряжения и тока (в режиме ограничения тока заряда)
невысокими пульсациями выходного напряжения и тока
наличием фильтров электромагнитных помех (EMI)
отсутствием вращающихся частей – конвекционное охлаждение
высокой удельной мощностью без необходимости принудительного охлаждения
удобством эксплуатации и обслуживания
интуитивно понятной русскоязычной системой управления

Режимы работы:

ЗВУ может работать в режимах:

выпрямитель (работа без аккумуляторной батареи) – с прямым вводом уставки напряжения и уровня ограничения тока на выходе
буферный заряд (альтернативная формулировка: поддерживающий)
ускоренный заряд (альтернативная формулировка: автоматический)
выравнивающий заряд (альтернативная формулировка: ручной)

Возможности работы с аккумуляторными батареями:

ЗВУ обеспечивает корректную работу с различными типами аккумуляторных батарей, осуществляя бережный заряд в соответствии с требованиями, обусловленными производителем аккумуляторов.

Типы аккумуляторов, совместимых с ЗВУ:

свинцово-кислотные классические, со свободным электролитом (OPzS, OP, OPC, OGi, GroE и подобные)
свинцово-кислотные, герметичные – VRLA AGM (PowerSafe V/SBS, FIT, ШТАРК АГН и подобные)
свинцово-кислотные, герметичные – VRLA GEL (OPzV, ШТАРК АГНГ/АГТ и подобные)
щелочные никель-кадмиевые

Функциональные возможности:

ЗВУ обеспечивает:

автоматическое включение при подаче питания от сети – первичное либо после работы от аккумуляторной батареи, с сохранением всех ранее установленных параметров работы
параллельную работу по выходу без применения развязывающих диодов – только для однотипных ЗВУ
равномерное распределение токов между ЗВУ
алгоритм заряда аккумуляторной батареи – IUU
температурную компенсацию напряжения буферного заряда аккумуляторной батареи
измерение тока аккумуляторной батареи во внешних цепях – выносной датчик для установки в щитах
ограничение тока заряда аккумуляторной батареи
контроль целостности цепи аккумуляторной батареи
измерения* и индикацию значений параметров в цифровом виде на жидкокристаллическом дисплее (LCD):

- напряжение: на входе – линейные / на выходе ток: на выходе / токи секций (для 12-пульсных) / аккумуляторной батареи
- заряд (ёмкость) аккумуляторной батареи
- время работы от аккумуляторной батареи
- температура: аккумуляторной батареи / окружающей среды / радиаторов Преобразователя / шкафа
- пульсации напряжения на выходе

контроль положения и состояния аппаратов защиты и коммутации
контроль и сигнализацию отклонений измеряемых параметров от допустимых значений
светодиодную индикацию состояний и событий
индикацию в текстовом виде на жидкокристаллическом дисплее (LCD):

- режима работы
- меню Пользователя, с возможностью просмотра и изменения настроек
- текущих и архивных состояний и событий

периодическое сохранение измерений и состояний в архивный буфер
сохранение событий и изменений состояния в буфер событий
копирование буферов на переносной носитель информации USB-flash
передачу данных (ТИ, ПС, ТС, АС и т.п.) во внешнюю АСУ по встроенному коммуникационному интерфейсу RS485 (Slave)
передачу данных во внешнюю АСУ по встроенным протоколам: MODBUS RTU, IEC870-5-103

*) – индикаторы, не являются сертифицированными средствами измерения.

Защиты:

ЗВУ оснащено следующими видами защит:

от импульсных перенапряжений на вводе питания от сети – УЗИП
от отклонения от нормы напряжения на вводе питания от сети – электронная, отключением Преобразователя от сети
от повышенного напряжения на выходе – электронная, блокировкой Преобразователя – с АПВ не более 3 раз/5 мин
от перерегулирования напряжения на выходе – электронная, блокировкой Преобразователя – с АПВ не более 3 раз/5 мин
от перегрева силовых компонентов Преобразователя – электронная, ограничением тока на выходе с последующим отключением Преобразователя от сети
от перегрузок на выходе / в нагрузке – электронная, ограничением тока на выходе до номинального уровня**
от коротких замыканий на выходе / в нагрузке – электронная, отключением Преобразователя от сети
от внутренних коротких замыканий – аппаратами защиты
от повышенных пульсаций напряжения на выходе – электронная, блокировкой Преобразователя – с АПВ не более 3 раз/5 мин

ЗВУ оснащено входами для внешней блокировки:

ускоренного / выравнивающего заряда – при неработающей вентиляции помещения аккумуляторной батареи
работы – блокировкой Преобразователя
аварийное отключение – отключением Преобразователя от сети

**) – ток ограничивается за счёт снижения напряжения на выходе. Действует без ограничения по времени – до снятия перегрузки.

Опции:

В ЗВУ предусмотрено оснащение одной, или несколькими одновременно, из следующих опций:

противоэлемент (гасящие диоды) для питания чувствительных к повышенному напряжению нагрузок
защита от глубокого разряда аккумуляторной батареи (LVBD)
отключение части нагрузки при работе от аккумуляторной батареи (LVLD)
встроенное измерение тока аккумуляторной батареи – раздельные выходы на потребителей и на аккумуляторную батарею
контроль сопротивления изоляции полюсов относительно «земли» электроустановки
два ввода питания от сети + АВР
защита от импульсных перенапряжений на выходе
конвертер для передачи данных во внешнюю АСУ по коммуникационному интерфейсу Ethernet
конвертер для передачи данных по протоколу, требуемому проектом присоединения к внешней АСУ
сертифицированные средства измерений электрических параметров: аналоговые, цифровые, в т.ч. с передачей данных в АСУ
антикоррозионное покрытие компонентов
принудительная вентиляция силовых компонентов – для возможности повышения степени защиты IP или уменьшения габаритов

Сигнализация светодиодная:

ЗВУ оснащено светодиодными индикаторами на консоли (панели управления):

РАБОТА
АВАРИЯ
НЕТ ПИТАНИЯ
ПЕРЕГРЕВ
ПЕРЕГРУЗКА
ПОНИЖЕННОЕ НАПРЯЖЕНИЕ – на выходе
ПОВЫШЕННОЕ НАПРЯЖЕНИЕ – на выходе
РАЗРЫВ ЦЕПИ БАТАРЕИ
ТЕМПЕРАТУРА БАТАРЕИ
ПРЕДУПРЕЖДЕНИЕ

Сигнализация релейная:

ЗВУ оснащено выходами типа «сухие контакты» на клеммы в поле присоединений:

Общая тревога 1
Общая тревога 2 (конфигурируемая Пользователем)
Авария питания
Высокое напряжение на выходе
Низкое напряжение на выходе
Разрыв в цепи аккумуляторной батареи
Тревога 8 (конфигурируемая Пользователем)

Конфигурируемым ТРЕВОГАМ можно назначить срабатывание по следующим событиям:

Низкое напряжение на выходе
Высокое напряжение на выходе
Глубокий разряд аккумуляторной батареи
Нет синхронизации
Авария питания
Разрыв в цепи аккумуляторной батареи
Повреждение датчика температуры батареи
Высокая температура аккумуляторной батареи
Низкая температура аккумуляторной батареи
Высокая температура ЗВУ (обобщённая по нескольким параметрам)
Авария (внутренняя)
Перегрев (Преобразователя)
Короткое замыкание (на выходе)
Перегрузка
Включён автоматический (ускоренный) заряд
Включён ручной (выравнивающий) заряд
Нет параллельной коммуникации (между ЗВУ)

Электрические характеристики:

Номинальное напряжение на входе, В	3 x 380/400
Допустимое отклонение напряжения на входе, %	от -15 до +10
Частота напряжения на входе, ГЦ	50
Допустимое отклонение частоты напряжения на входе, %	±10
Номинальное напряжение на выходе, В	110 / 220
Допустимое отклонение напряжения на выходе*, %	± 1
Пульсация напряжения на выходе***, не более, %	± 2
Номинальный ток на выходе, А	от 40 до 1500
Перегрузочная способность, А	1,5×I_ном в течение 5 с
Диапазон температурной компенсации напряжения буферного заряда, °C	от -10 до +50
Допустимое значение коэффициента температурной компенсации, мВ/°С/элемент	от 0 до 10
Допустимое отклонение тока на выходе**, %	±1
Пульсации тока на выходе **, не более, %	±2
Характеристика заряда аккумуляторной батареи	IUU
Диапазон регулирования напряжения буферного заряда, В/элемент	от 2,20 до 2,40
Диапазон регулирования напряжения ускоренного заряда, В/элемент	от 2,20 до 2,70
Коэффициент полезного действия, не менее %	> 93 для = 220 В
Коэффициент полезного действия, не менее %	> 91 для = 110 В

* буферный заряд - регулятор напряжения
** режим ограничения тока заряда аккумуляторной батареи - регулятор тока
*** при резистивной нагрузке

Конструкция:

Общие характеристики:

Схема выпрямления	6-пульсная
Схема выпрямления	12-пульсная
Управление Преобразователем	цифровое, микропроцессорное (DSP)
Регистрация событий	встроенный энергонезависимый буфер событий и измерений
Система охлаждения силовых компонентов	конвекционная (естественная)
Система охлаждения силовых компонентов	принудительная (вентиляторы)
Ввод присоединений	снизу
Степень защиты IP	20 … 41, с ограничениями для выбранного типа системы охлаждения
Сейсмостойкость по шкале MSK-64	от 6 до 9 баллов
Цвет	RAL 7035 - стандартно / любой классический RAL - по запросу
Исполнение корпуса	напольный
Габаритные размеры номинальные для 220 В, ширина, мм	от 600 до 2800
Габаритные размеры номинальные для 110 В, ширина, мм	от 600 до 2000
Габаритные размеры номинальные, глубина, мм	от 600 до 800
Габаритные размеры номинальные, высота, мм	2000
Высота цоколя, мм	100
Высота козырька, для исполнений с IP >*0, мм	105

Условия эксплуатации:

Температура хранения, ºC	от -40 до +55
Температура эксплуатации, ºC	от 0 до +40
Влажность (при отсутствии конденсации), %	до 85
Максимальная высота работы над уровнем моря, м	1000
